低壓配電網處于整個電網的末端，具有分布廣、供用電環境復雜、運行維護難度大等特點，長期以來缺乏智能高效的運行監測、運維管理手段，導致低壓配電網無法實現臺區、分支、戶變檔案精準歸屬，無法自動繪制完整的低壓拓撲關系，無法實時上報停復電信息，無法更好的為供電服務指揮平臺提供數據支撐。

北京中電昊海科技有限公司經過近2年的努力，打造出了一套適用于我國復雜線路、地理環境的低壓配電網臺區線損精益化管理方案。本方案依托低壓監測單元（LTU），以臺區線損責任制為主線，解決了戶表自動監測全覆蓋、臺區戶變檔案準確識別、計量閉環運維、反竊電診斷查處等客戶關心的問題，以達到臺區降損增效的目標。

1、影響低壓配電網臺區線損精益化管理主要因素

臺戶檔案關系不對應無法為線損核算提供準確的數據源；

臺區無法進行分級線損的分析計算；

形式各樣的竊電行為造成線損升高；

傳統技術手段無法實現實時管控，不能滿足目前線損精益化管理工作的要求。

2、低壓配電網臺區線損精益化管理主要思路

以低壓監測單元（LTU）為核心，按照軟件定義智能終端模式，采用工頻畸變、寬帶載波技術，實現臺戶檔案關系精準校核、竊電分析與告警、線損分析與異常定位等功能。

在臺區側加裝I型寬帶載波集中器（帶低壓拓撲功能），用于調制工頻畸變脈沖信號；在分支、末端表箱側加裝低壓監測單元（LTU），用于接收與應答分支、表箱工頻畸變信號，實現低壓配電網臺區低壓拓撲關系的自動識別與繪制。

通過低壓監測單元（LTU）實時感知分支、表箱的電流、電壓量測值以及計量事件，動態計算供入售出電量，自動繪制線損態勢可視化曲線，基于低壓拓撲關系定位異常線損位置點。

3、功能實現

臺戶檔案關系精準校核

低壓線損態勢智能感知終端（LTU）采用工頻畸變、寬帶載波技術，實現臺戶關系、相位的自動識別、無檔案自動注冊。

低壓配電網物理拓撲

    竊電行為分析

低壓線損態勢智能感知終端（LTU）采用自動搜表技術，管理表箱內電表，并通過實時比較進線側與戶表的電流值，實時監控竊電行為。

    分段（分支）線損

    實時感知分支電流、電壓并計算電量，計算供入與供出電量，實現臺區總表-分支箱，分支箱-表箱的分段線損態勢管理。

    分箱線損

    實時感知表箱進線口處電流、電壓并計算電量，利用485接口讀取并匯總表箱內每塊戶表售出電量，計算供入電量和售出電量差值，實現分箱線損態勢管理。

    計量異常分析

    通過低壓線損態勢智能感知終端（LTU）的實時感知，對采集的計量數據、狀態字智能分析，實時監測計量設備狀態和計量數據有效性，例：計量故障（凍結失敗、表飛走、停止計量等）、計量差錯（TA倍率錯誤、電流反向等）。

    4、應用成效

    臺區檔案自動梳理，大幅提高營配貫通成效

    實現臺區戶表關系精準識別，實現電能表、計量箱的運行狀態等實時在線監測，主動計量設備“全時態”管理，實現計量資產可視化管理。低壓居民用電拓撲結構可清晰、直觀、準確的在營銷系統中展現出來，大幅提高營銷貫通成效。

    軟防加硬防，有效提高反竊電能力

    設備內置線損及反竊電計算模型，能夠有效判別虛表用電、無表用電、短接火零端子竊電等竊電行為，能及時發現線損異常及高危竊電行為，還可以通過軟件升級對新興竊電行為進行預判，硬件可外掛智能表箱鎖具和音視頻監控設備，軟硬結合，有效提高反竊電能力。

    臺區線損分段、分箱計算，有效助力節能降損

    基于戶變關系、分支關系自動拓撲，從根本上解決了用戶電能表與臺區的所屬掛接關系，實現了線損分段、分箱測算，臺區基礎管理工作更精細化，規范了低壓臺區線損基礎數據，實現竊電現象精確排查和提前預防，有效防范 “跑冒滴漏”現象，有力促進了臺區線損精細化管理工作。

    由被動變主動，推動供電服務水平提升

    將低壓配電網臺區拓撲關系、停復電實時態勢與電網GIS相結合，快速定位故障位置，合理安排搶修力量，使報修服務由被動變?yōu)橹鲃樱行Эs短客戶停電時間，大幅度降低95598報修工單數量，更能避免因搶修不及時造成的不必要投訴。

    5、工程實例

    項目名稱：某供電公司低壓配電網線損精益化治理

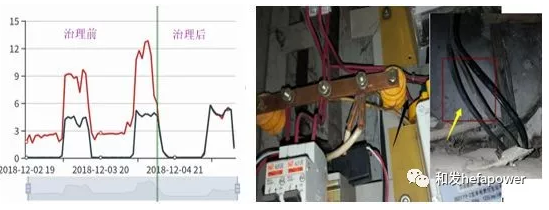

    （1） 無表用電。用戶違法用電，繞越計量在有線電視放大器的電源線外接線導線竊電，導致臺區高損。通過低壓監測單元（LTU）實時感知與分箱線損分析后，定位異常線損位置。

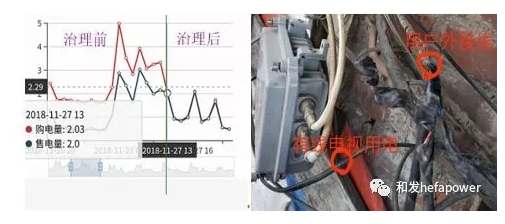

（2）繞越計量竊電。用戶私自在配電線路上繞越計量裝置用電，隱蔽性很強不易發現，造成臺區用電量少計，臺區呈現高損。

（來源：北京中電昊?？萍加邢薰?, 和發整理發布）
